工业级芯片 | 拓尔微TMI8920/8940D集成化优势，替代分立器件

电磁阀驱动器作为一种重要的控制装置，在工业设备、汽车、智能家居等行业得到了广泛应用，尤其对于工业设备来说需要长时间连续工作的情况下，芯片的稳定性和可靠性是重中之重。

目前市面上的阀门驱动大部分还在使用传统P-MOSFET驱动电路。相对来说，传统驱动电路外围器件复杂，调试比较困难，整体面积相对较大；同时没有过流保护、过温保护，出现异常情况下还容易烧毁，造成不良影响比较严重，这是工业应用场景当前所面临的”难题“。

拓尔微电子自主研发设计了工业级芯片TMI8920/8940D，具有集成化、可靠性高及安全保障强等优势，可以更好地服务于工业类客户。

集成化优势，替代分立器件

拓尔微顺应集成化趋势，为工业设备应用量身定制了可用于驱动电磁阀和低功率有刷电机TMI8920/8940D，用以替代PCB面积大且元器件复杂的传统分立方案。

与分立方案相比，TMI8920/8940D集成方案在外围、电压电流、保护功能、可靠性等方面都有明显优势。

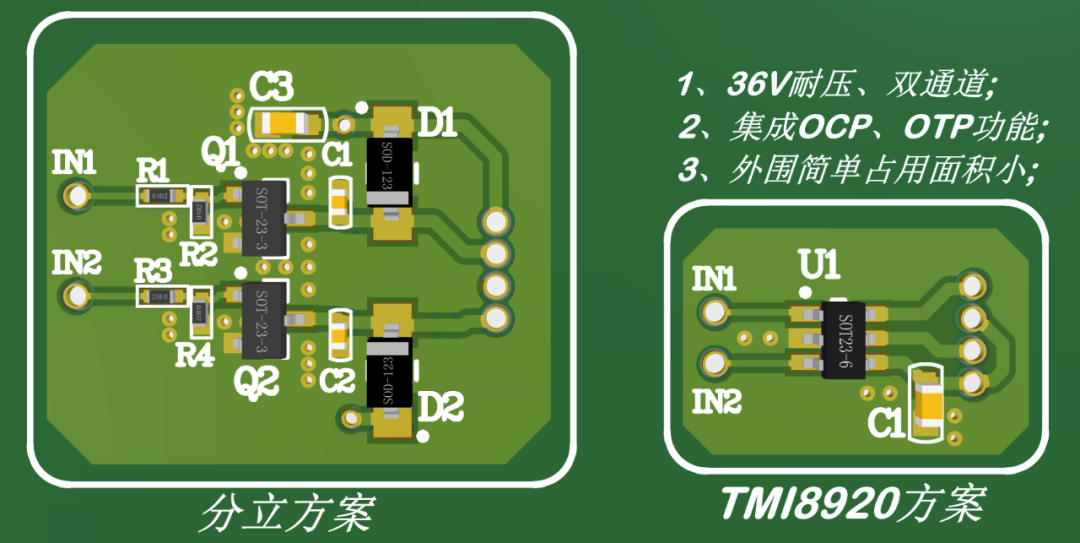

TMI8920/8940D替代分立方案"

支持三种应用方式

TMI8920/8940D支持三种应用方式，分别为单通道使用、双通道并联使用、驱动步进电机，满足客户不同应用环境下的使用。

单通道使用：TMI8920/8940D单路即可驱动一个阀门工作，一个TMI8920可驱动2路阀门，一个TMI8940D可驱动4路阀门驱动；电流能力大概在500mA，应用于水阀、血压计等；

"

TMI8920在阀门上的驱动方式

"

TMI8940D在阀门上的驱动方式

双通道并联使用：可以将芯片内部两路并联使用提高电流能力，应用于扫地机边刷等；利用并联TMI8920和TMI8940D可以让每个通道电流能力是单个通道的2倍和4倍；

"

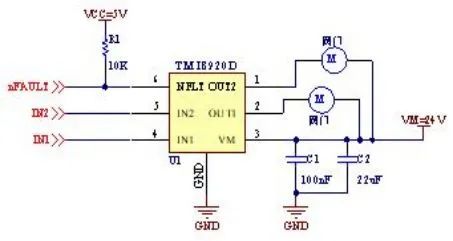

TMI8920/8920D并联应用原理图

"

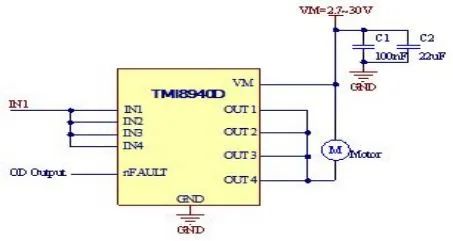

TMI8940D并联应用原理图

驱动步进电机：可以使用2颗TMI8920或者1颗TMI8940D来驱动五线四相步进电机；

"

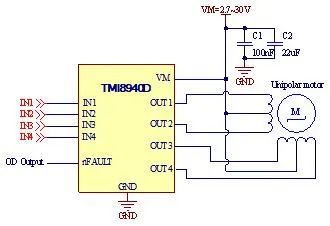

TMI8940D驱动步进电机原理图

拓尔微TMI8920/TMI8940D的宽电压应用范围和高驱动能力可满足绝大多数工业设备的使用条件，同时集成化、多种保护功能等特点有效解决PCB面积和产品安全可靠性的问题，提升终端产品的性能。
