减噪 低振纹|拓尔微TMI8421打印机马达驱动解决方案

打印机作为现代办公不可或缺的设备为我们的工作带来了便利，但也会遇到一些”鸡肋“问题，如产生噪音或机器发热等问题，不仅无法高效的打印文件资料还会给安静的办公室环境带来噪音干扰，打乱工作思绪......

一台高效稳定且减噪的打印机，对于整个办公室来说就是“福音”。噪音来自于震动，这与打印机内部的电机运作息息相关；而步进电机作为打印机的核心部件之一，直接决定了机器的噪音和产品打印质量等问题。

拓尔微电子TMI8421是一款中高压、低噪音的步进马达细分，不仅能解决令人心烦意乱的机器噪音问题，同时兼备精度高、驱动能力强、简单易用等特点，且具有多重保护功能，系统更稳定可靠，可以提高打印机的性能和稳定性。

可调衰减模式 运转特性好

TMI8421通过调节电流衰减时间，可以适配不同的步进电机，以达到最好的电流控制效果，从而优化电机在转动时的特性。

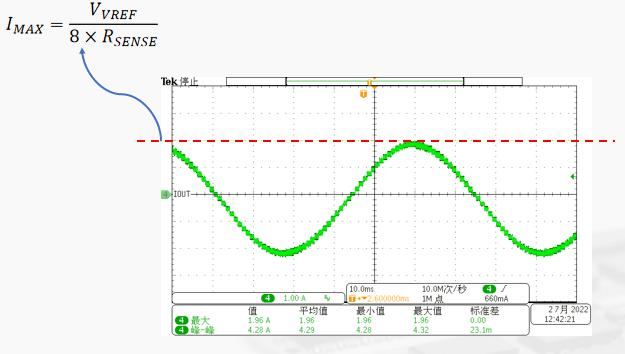

下图为TMI8421在驱动步进电机时的电流曲线，呈现出一个标准的正弦；正弦度越高，步进电机的运转特性越好，意味着打印机在工作过程中转动会更平滑、低噪。

带载能力强 发热量更低

打印机在长时间运行时会产生热量，如果内部的散热系统不佳会造成打印机过热、电路板受损、机械部件失灵等多种问题，严重影响其使用寿命。

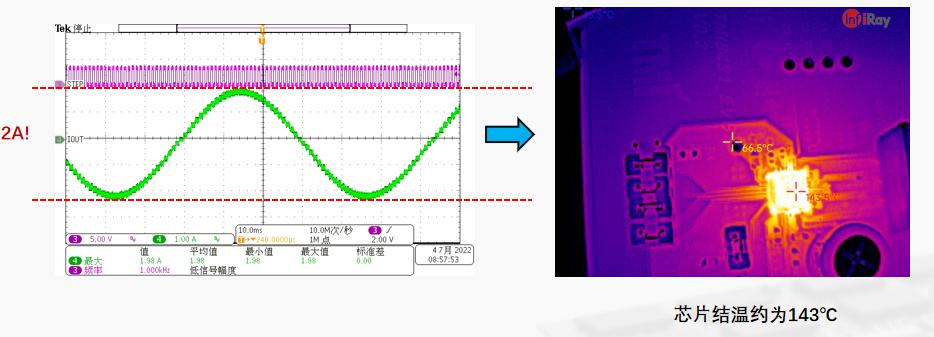

下图为TMI8421持续带载能力图，可以看出在散热良好的情况下，TMI8421可以输出幅值为2A的负载电流，使得打印机在工作过程中的功耗更小，发热量更低，使用寿命更长。

STEP/DIR接口 降低软件复杂度

以往工程师在使用不带细分控制的驱动芯片，需要持续输出2-4通道的硬件PWM信号，且软件上还需做角度与速度的处理，不仅占用主控软件资源还需工程师对步进电机的驱动时序有一定的了解。

TMI8421采用简单的STEP/DIR控制接口，大大降低工程师在使用驱动步进电机时的软件复杂度。

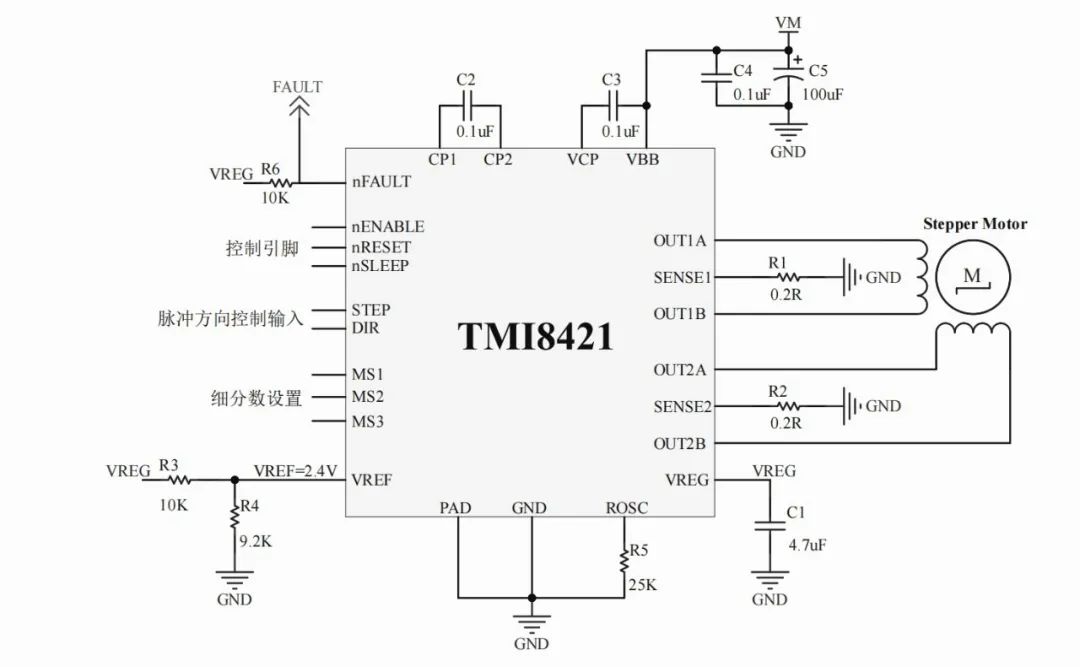

" TMI8421典型应用原理图

产品特点

· 集成细分控制的步进电机驱动；

· 高耐压输入：6V~35V；

· Rdson：0.6ohm(HS LS)；

· 最高支持1/16细分；

· 内置微细分器简化控制；

· 内置异常错误指示引脚；

· 内置OCP、OTP、UVLO保护；

· 封装：QFN5x5-28；

拓尔微TMI8421的宽电压应用范围和高驱动能力可满足绝大多数打印机的使用条件，同时高精度、散热能力强等特点有效解决噪音和产品发热的问题，提升终端产品的性能。预计未来随着用户需求的日益增加，打印机市场会持续增长。拓尔微将紧跟行业发展趋势和市场需求，不断加强研发投入助力行业发展。
